Модуль управления устройствами (МУУ)

Модуль управления устройствами может использоваться для:
- управления системой полива
- подогрева чайника (поддержание температуры воды по типу термопотов)
- включения\выключения отопления
- управления подсветкой аквариумов
- включения\выключения осветительных приборов в помещениях
- и т.д.





Содержание

Настройка работы с модулем

Работа с модулем

Примеры



Настройка работы с модулем

Подключите  модуль к питанию, а затем подключитесь к вашему модулю управления устройствами (МУУ) через Wi-Fi, воспользовавшись своим смартфоном -> подробное описание процедуры подключения читайте в следующем разделе "Интерфейс управления устройствами".

Интерфейс управления устройствами

В вашем смартфоне в разделе "Настройки Wi-Fi" найдите точку доступа BSTSoft_AP_Def и подключитесь к ней.

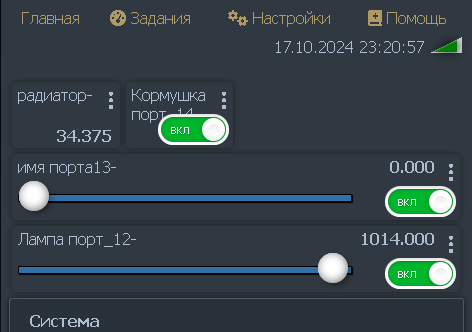

По умолчанию, МУУ присвоен IP-адрес 192.168.4.1. После подключения к точке доступа BSTSoft_AP_Def перейдите в своем смартфоне в интернет браузер и наберите в адресной строке  http://192.168.4.1  - таким образом, вы попадете на главную страницу интерфейса управления вашим МУУ:

Для использования МУУ не обязательно наличие интернет, но при наличии интернет вы получаете ряд преимуществ! Вы сможете синхронизировать время часов из интернет, а также, настроить доступ из сети интернет к МУУ.

Настройки сети и Wi-Fi

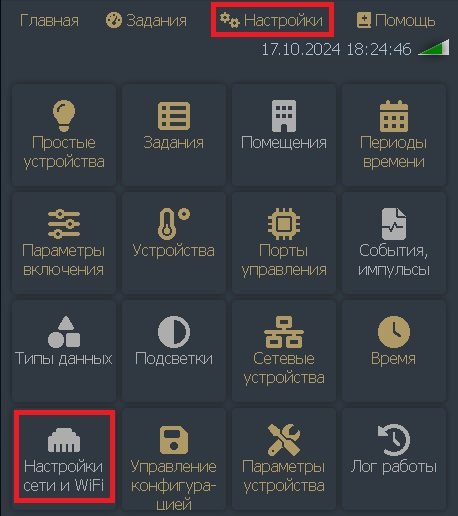

Для настройки Wi-Fi в МУУ нажмите на раздел "Настройки" и выберите "Настройки сети и Wi-Fi".

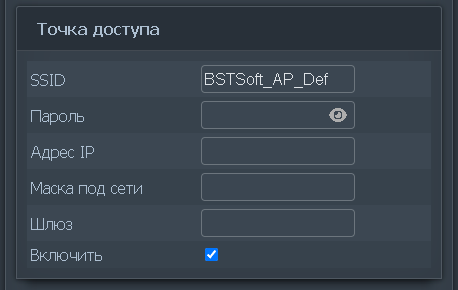

В разделе "Точка доступа" вы можете ввести пароль и статические адреса сети МУУ, по умолчанию "Адрес IP" не указан, и МУУ стартует с адресом "192.168.4.1". Если у вас одно МУУ устройство, то нет смысла менять этот адрес.

Чтобы использовать интерфейс управления на домашнем компьютере:

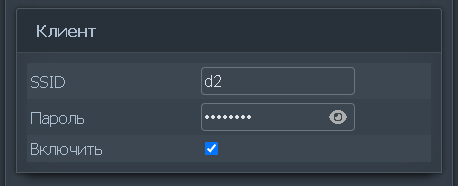

- в разделе "Клиент" введите название и пароль к вашей домашней сети;
- галочка "Выключить" не должна быть помечена!
- чтобы сохранить изменения в настройках нажмите "Записать";
- после сохранения настроек перезагрузите устройство, нажав кнопку "Перезагрузить" в разделе "Настройки";

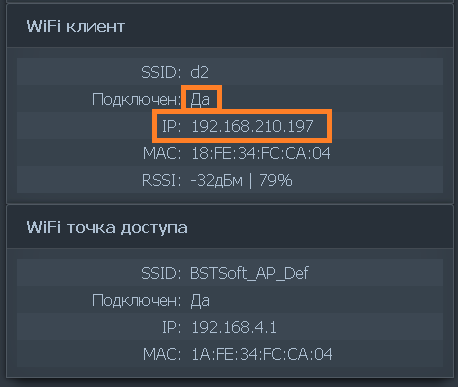

- после перезагрузки на Главной странице МУУ вы увидите "Wi-Fi клиент/Подключен = да", а так же, IP адрес, который необходимо ввести в адресной строке браузера на вашем компьютере;

Так же, после данных настроек появится возможность синхронизации времени из интернет.

Время

Далее, вам понадобится настроить время в модуле управления. Нажимаем "Настройки" и выбираем "Время".

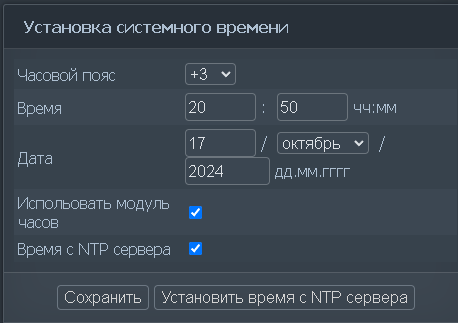

Выберите Ваш часовой пояс и, если вы подключили МУУ к домашней точке  доступа, нажмите "Установить время с NTP сервера", таким образом будет установлено и сохранено время.

Если у вас нет домашней точки доступа, то просто введите время и дату в поля ввода и нажмите "Сохранить".

Порты управления

Порты управления - это контакты микро контроллера, с помощью которых происходит управление устройствами. По умолчанию, в Ваших устройствах эти порты уже будут добавлены. Настройка портов осуществляется в Настройки->Порты управления.
Чтобы добавить новый или удалить порт из списка нажмите соответствующие кнопки "Добавить"\"Удалить".

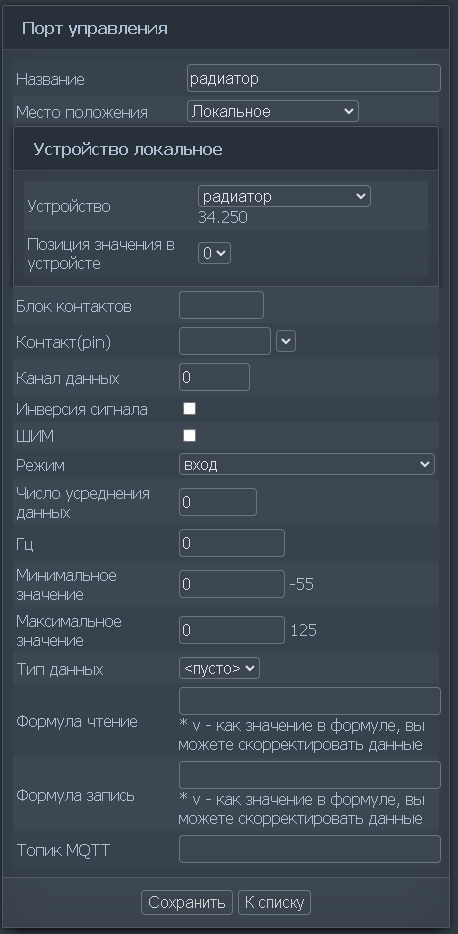

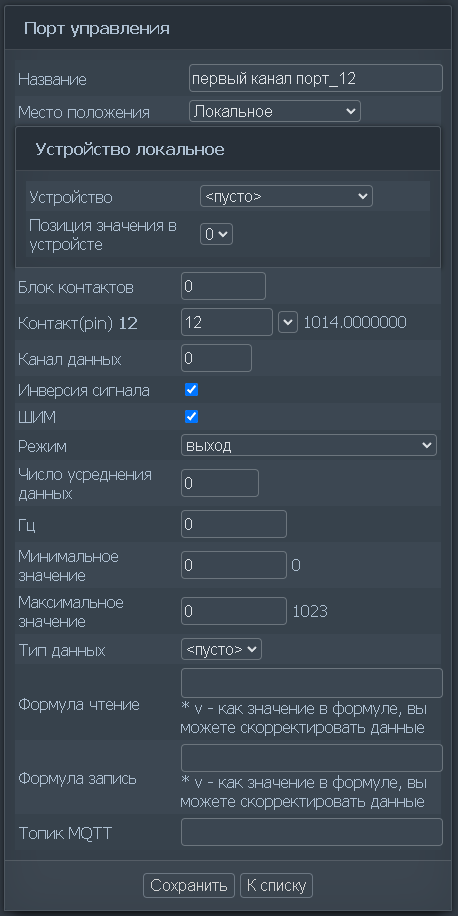

Чтобы изменить существующий порт, нажмите на него и вы попадете в форму редактирования. Например, вы сможете изменить название, если  вам это будет нужно.

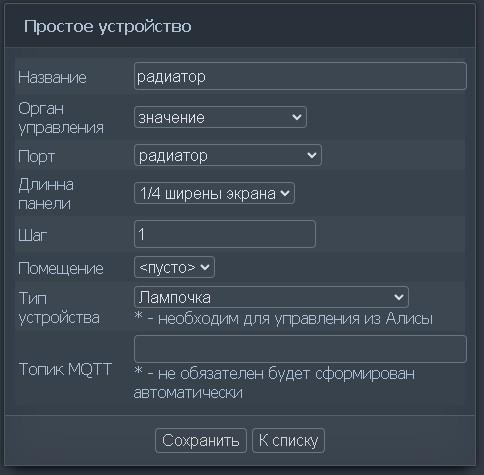

Устройства

Задания, которые мы будем назначать для нашего МУУ, могут выполняться не только по времени, но и по другим показателям, таким, как температура, влажность.
Для этого к модулю подключаются специальный устройства - датчики.
Как и любой компьютер, МУУ может работать с такими устройствами, как датчики температуры, влажности, гироскопы, компасы и т.д. Так как, каждое применение  МУУ практически уникально, то вы можете добавить устройства сами. Устройства могут подключаться по "OneWire" или "TwoWire" протоколу.
Например, по "OneWire" возможно подключение нескольких одинаковых датчиков через одну линию связи по 3-м проводам. Обычно это датчики температуры DS18B20. А по "TwoWire" можно подключить "Датчик температуры и влажности SI7021", таким образом, можно сделать автоматизацию инкубатора.

Обычно устройства в МУУ уже добавлены, но вы можете подключать их сами. Для добавления, редактирования или удаления устройства перейдите в "Настройки" и выберите "Устройства", вы попадете к списку устройств. Выбрав  или добавив устройство, вы попадете в форму редактирования:

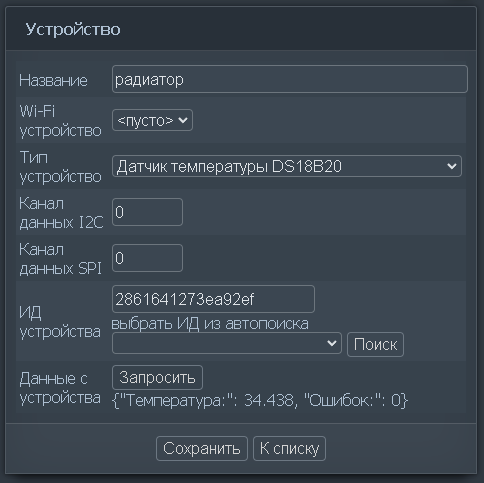

Вы можете ввести имя вашего устройства в поле "Название", выбрать "Тип устройства" из выпадающего списка. Например, на картинке показана настройка датчика температуры\влажности. Для датчиков DS18B20 вы можете нажать кнопку "Поиск", а потом выбрать код датчика из выпадающего списка (расположен рядом с кнопкой "Поиск"), или же ввести код датчика вручную в поле "ИД устройства".

Поле "Коррекция  данных" позволяет скорректировать данные по температуре, если это потребуется.
Например, вы используете МУУ для подогрева чайника (по типу термопот), в этом случае датчик температуры располагается под подставкой чайника, а не внутри него, соответственно, нам нужно указать разницу между температурами внутри чайника и снаружи под его подставкой.

Внимание!
Настоятельно рекомендуется не трогать датчик влажности руками!



Работа с модулем

Непосредственное использование МУУ заключается в создании специальных заданий, которые будет выполнять наш модуль.

Задания

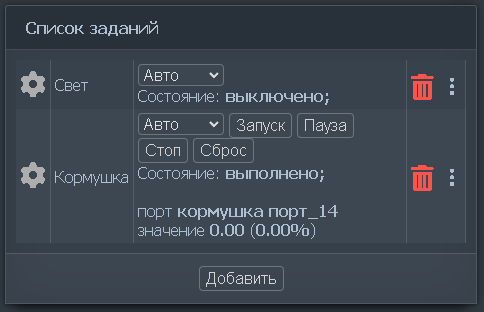

Самым важным является список "Задания". Для быстрого доступа к списку заданий нажмите кнопку "Задания", либо нажимаем "Настройки" и выбираем "Задания".

Чтобы добавить новое задание, нажмите "Добавить". Для удаления ненужного задания отметьте галочку возле него, а затем нажмите "Удалить".
Для редактирования существующих заданий просто нажмите на нужном.
Возле каждого задания в выпадающем списке можно выбрать его состояние: Авто - задание будет выполняться автоматически, при соблюдении указанных условий; Выкл - отлючить порт управления, Вкл - включить порт.

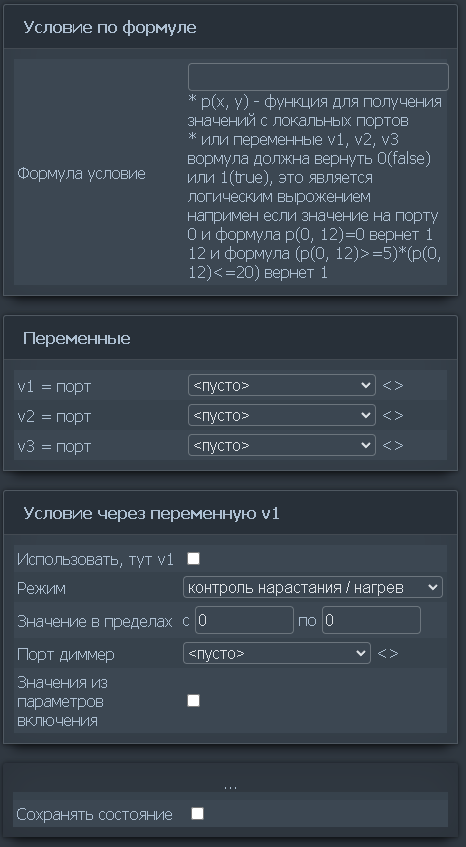

В задании мы можем описать условия, при которых будет происходить включение  или выключение устройства. Задания могут реагировать и срабатывать на период времени, температуру или влажность. Эти параметры могут быть использованы как вместе, так и по отдельности.

Примеры заданий смотрите в разделе "Примеры".

Параметры включения

Включение устройства может происходить резко или плавно, в зависимости от устройства, которым вы управляете. Так же, сила сигнала тоже может быть применена. Например, у вас есть светодиодная лента или лампа, и требуется эмитировать восход и закат солнца. Вы просто указываете время, в течение которого будет происходить нарастание и затухание сигнала. В случае светодиодов вы можете увеличить их срок службы и задать максимальную силу сигнала. По практике, более 70% мы на светодиоды не подаем. Это гарантирует, что они будут работать долго.

Для резкого включение периоды времени должны быть 0, и период сигнала 0 и 100. Этот режим нужен для реле управления. При других значениях реле может работать некорректно и может выйти из строя.

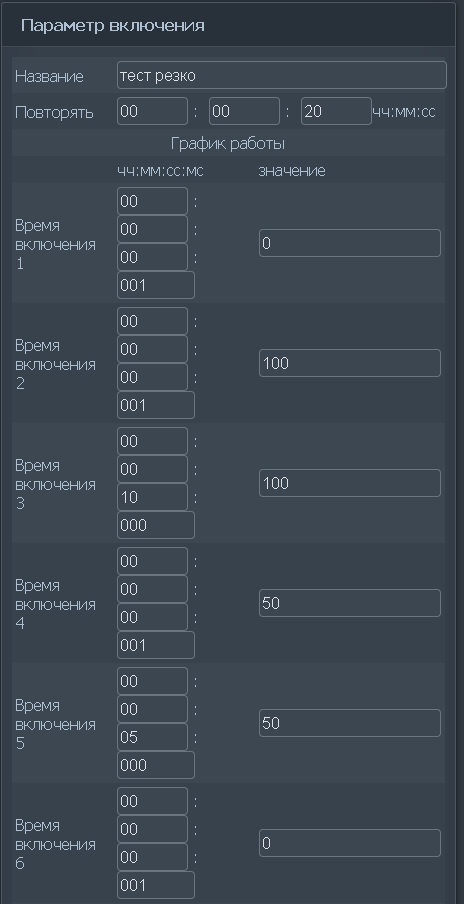

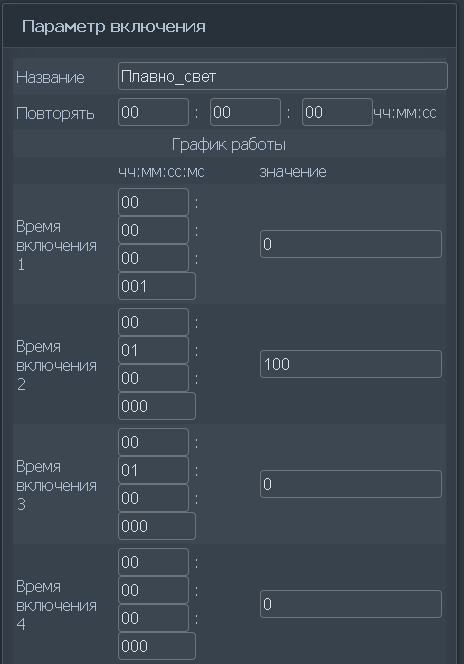

Для управления нажимаем "Настройки" и выбираем "Параметры включения".

Например, создадим два параметра:
1."Плавно", 00:30:00, 00:30:00, и сила сигнала 0 до 70.
2 "Резко", 00:00:00, 00:00:00, и сила сигнала 0 до 100.

Периоды времени

Периоды времени необходимы для управления по времени. Например, вы создаете периоды времени "День" и "Ночь". Можно сделать период "проба" и, не меняя основные настройки, протестировать работу. Обычно, в устройствах нет возможности экспериментировать, и приходится записывать старые параметры.

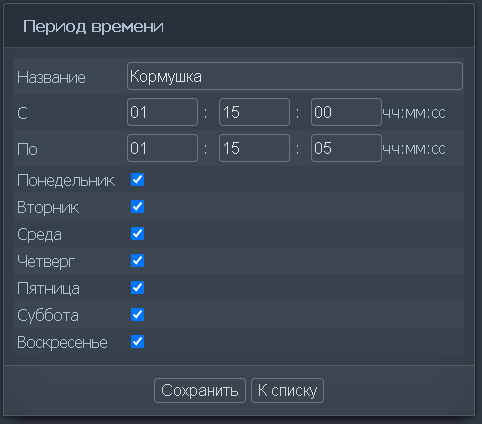

Для управления нажимаем "Настройки" и выбираем "Периоды времени".

Например создадим два периода:
1.День с 8:00 до 23:00.
2.Ночь с 23:00 до 8:00.



Примеры

Пример 1. Лампа. Мы хотим настроить включение настольной лампы в определенное время.

Нажимаем на раздел "Настройки" и выбираем "Периоды времени":

В списке периодов времени  нажимаем на "Добавить":

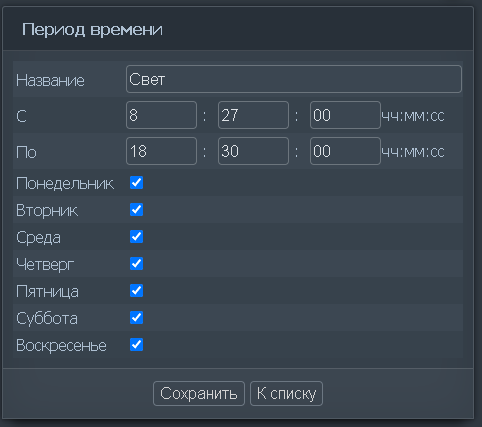

Вводим название периода "Лампа", указываем период времени, когда включить лампу "С..." и когда выключить "По..." и нажимаем "Сохранить":


Далее, нажимаем на раздел "Задания":

Например, будем настраивать второй разъем (розетку). Нажимаем на "вторая(13)". Получим данное сообщение, нажимаем ОК:

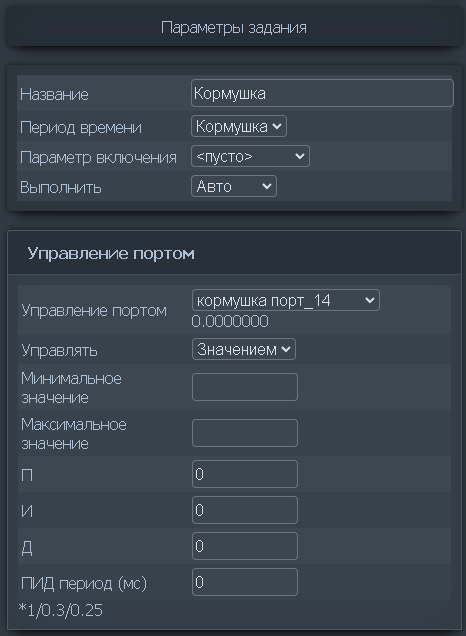

Выбираем в "Период времени" -  "Лампа", в выпадающем списке "Управление портом" выбираем порт, на котором подключается лампа, в "Выполнить" ставим "Авто" и нажимаем "Сохранить":



Примечание. В случае, если лампа не включилась в назначенное время, убедитесь, что вы не проставили по ошибке датчики температуры или влажности в настройках задания. Если вы не используете датчики в своем задании, то должно быть значение "пусто".

Пример 2. Аквариум. Хотим включать свет, но не резко, а плавно, имитируя солнце.

Создаем задание с названием "эмуляция солнца", указываем порт, на котором у нас  расположен осветительный прибор, в "Период времени" выбираем "День", "Параметр включения" выбираем "Плавно".

Пример 3. Инкубатор.
1.Добавляем задание с названием "подогрев", указываем порт, на котором у нас расположен обогревательный прибор, в "Период времени" выбираем "<пусто>", "Параметр включения" выбираем "Резко", "Датчик температуры" выбираете датчик, отвечающий за температуру, и указываете период температуры, при котором должен включаться обогреватель.


2.Добавляем задание с названием "вытяжка", указываем порт, на котором у нас  расположен вентилятор, в "Период времени" выбираем "<пусто>", "Параметр включения" выбираем "Резко", "Датчик температуры" выбираете датчик, отвечающий за температуру, и указываете период температуры, при котором должен включаться вентилятор для уменьшения температуры.
3.Можно добавить задание для влажности.
4.Можно добавить задание для выветривания влажности на тот же вентилятор.
