Загрузка прошивки в модуль ESP8266 и ESP32 утилитой flash_download_tool
Для загрузки прошивки в модуль Вам понадобится кабель USB-TTL.
Например такой Переходник USB в TTL UART (PL2303TA)
Внимание!!! Могут потребоваться драйверы устройсва. Инструкцию по установке драйверов кабеля смотрите у производителя кабеля.
Если у вас уже есть кабель USB-TTL, то найдите на вашем устройстве разъем и подключите 3 провода кабеля к этим контактам.
Не забывайте что питающий провод на кабеле имеет напряжение 5В и его нельзя подключать напрямую к модулям, если не указана такая возможность. Все контроллеры ESP питаются от 3.3В, если вы используете готовые устройства, то питающий провод никогда не подключается к модулям.
Скачайте прошивку для вашего модуля тут "https://www.bstsoft.ru/material/sm_fw"
Скачайте утилиту
flash_download_tool_3.9.8_5.zip
Эта утилита предназначена для загрузки прошивок в модули. Данная утилита в основном требуется только при первой инициализации модуля. В последствии загружать прошивку можно через WEB интерфейс.
Создайте папку flash_download_tool в корне диска и распакуйте туда архив. Желательно чтобы названия папок были на латинице. Перейдите в папку и запустите flash_download_tool_3.9.8_5.exe
Откроется окно:

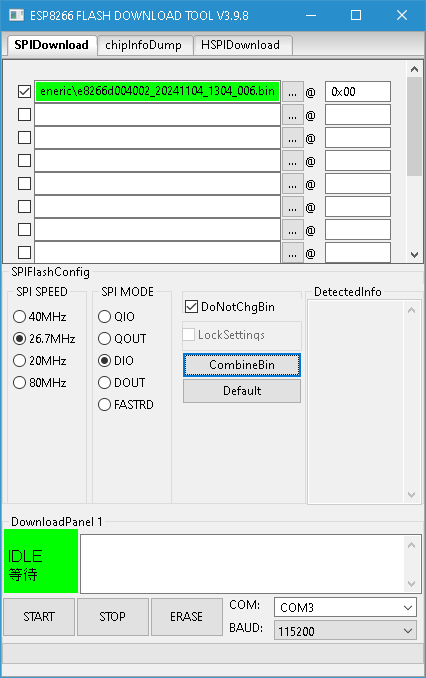

Откроется окно:
В окне в первой строке установите галочку и выберите файл прошивки нажав на "...", в адресе загрузки должно быть 0x00 на латинице.
В списке COM выберите коммуникационный порт к которому подключен ваш модуль
Остальные поля можно не трогать
На модуле вам необходимо нажать и не отпускать кнопку FLASH, нажать кратковременно кнопку RESET
И нажать на START в утилите, после того как процесс загрузки начнется, можно отпустить кнопку FLASH
После загрузки прошивки перезагрузите модуль кнопкой или отключите от питания и снова включите. Следуйте инструкцияи в документации по подключению к модулю с смартфона или любого другого устройства.
Документация Интерфейс для управления устройствами
